血糖儀鋰電池設計方案

通著生活水平的提高，越來越多的人更加的關注健康，血糖儀隨身攜帶很方便，也越來越受到歡迎，運用于醫療機構或家庭個人使用。作為公眾醫療和個人健康產品，要求使用的電池具有：體積小，重量輕，容量大，高安全；結合需求特性選用聚合物鋰電池?！?
一、血糖儀電池設計要求
根據客戶的空間尺寸及電性能參數要，設計與儀器相匹配的鋰電池，將聚合物電池及安全保護板集成到解決方案中去。在整個方案的設計過程中，以實現同主機的最完美的整合為方向，以確保電池、電池組及整個系統的安全性為前提，以滿足相應的設計法規及認證法規為首選考慮。同時為了確保聚合物電池的安全性和可靠性，電池組內部都要采取多層保護，防止聚合物電池因過充電，過放電或短路而被破壞。

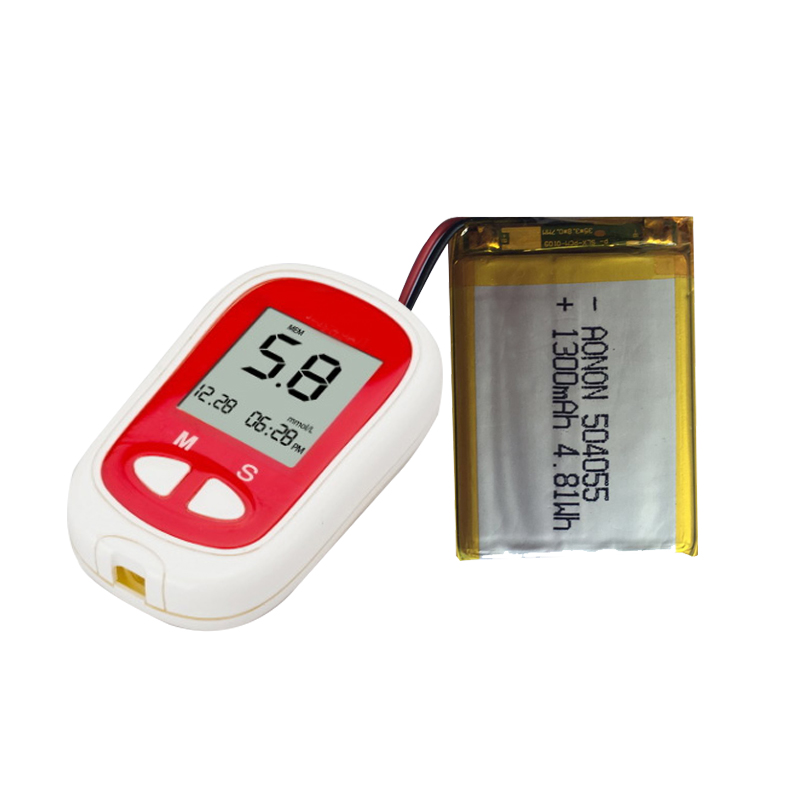

聚合物電池型號：504055/1300mAh/3.7V
電路部分設計要求：
1、單節過充保護電壓：4.28±0.025V
2、單節過充恢復電壓：4.08±0.050V
3、單節過放保護電壓：2.8±0.08V
4、單節過放恢復電壓：3.00±0.08V
5、組合電池過流保護值（10ms）：1.5~3.5A
6、成品電池還具備短路、反充保護，溫度保護等。
7、電池循環壽命設計要求：300~500次
二、血糖儀電池設計方案
1）保護板（PCM）：主要是對聚合物電池進行設計的保護線路，由于鋰電池本身的化學特性，需要提供過充、過放、短路、過流等保護功能，以避免引起燃燒、爆炸等危險。
2）保護IC（Protection IC）：設計方案的主要保護功能芯片，對電芯進行過充、過放、過流、短路等功能的在線時時監測，使電芯在安全穩定高效的范圍內工作。我司采用鋰電行業最好的IC品牌，如日本精工。
3）聚合物鋰離子電芯：504055/1300mAh。
4）場效應管（MOSFET）：MOSFET管，在保護電路中起開關作用，永遠使負載兩端的電壓不會升高也不會降低，保證電壓穩定。我司設計方案MOS管選用行業最好的品牌。
