舞臺燈電池設計方案

一、舞臺燈介紹
安裝72顆3W的白色LED，LED采用空氣對流式散熱，無風扇無噪音，可選透鏡角度：10°、25°、40° 或 60，刷新頻率達1000HZ，在高清相機下無閃動，多臺機可簡易組合效果，是電視演播廳，劇場，突發新聞采訪等場所的最佳LED燈選擇。
二、舞臺場景燈備用電池要求

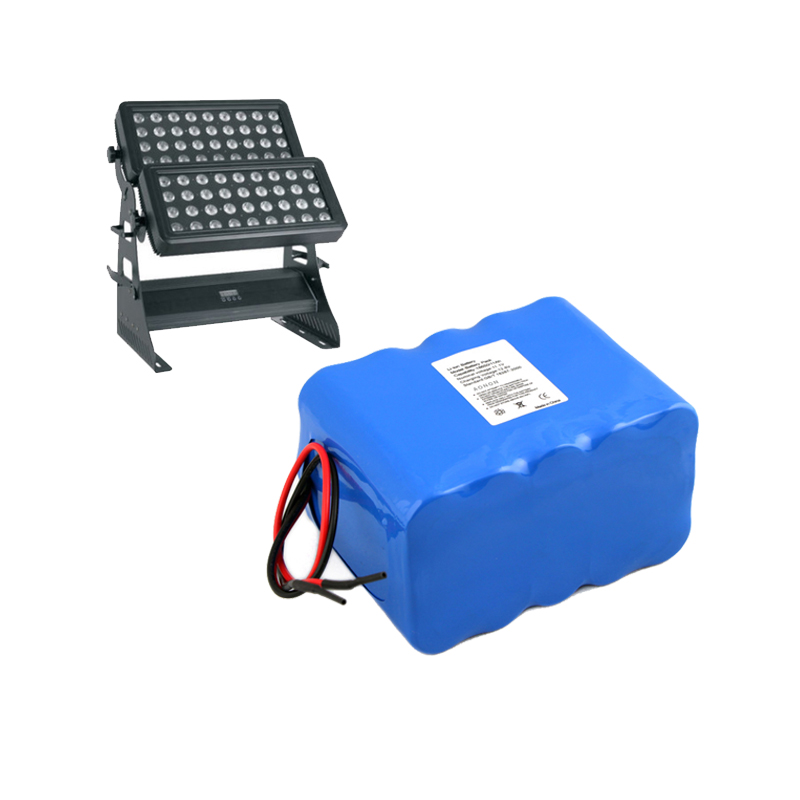

舞臺場景燈備用電池要求電池使用循環壽命達到1000次，連續工作5小時以上，所以鋰電池電芯全部采用進口三星18650鋰離子電芯，用3S4P組合方式實現客戶相關參數需求。
電池組型號 11.1V-10.4AH
單體電池型號 18650電芯
電池組合方式 3S4P
單體電池電壓 3.7V
電池組組合后電壓 11.1V(3.7V/節*12節）
組合后電池充放電電壓圍 9－12.6V
單體電池容量 10400mAh
組合后電池容量 2600mAh/節*1節
電池組尺寸 37*37*196*mm
最大放電電流 ＞2A
瞬間放電電流 ＞4A
最大充電電流 ＞0.2-0.5C
充放電次數 ＞500次
三、舞臺燈電源方案：
舞臺燈鋰電池保護功能
　　鋰電芯：采用進口三星18650鋰離子電芯
　　電池過充功能：在P+與P-之間加上充電器，對電池充電，電壓充至12.6±0.05V（可根據要求設計）時，保護電路動作，關斷充電通路，實現過充保護
　　電池過放保護功能：在P+與P-之間接上負載讓電池放電，當電池電壓下降到9V±0.1V（可根據要求設計）時，保護電路動作，關斷放電通路，實現過放保護
　　短路保護功能：當P+與P-短路時，保護電路會在5-50uS內迅速動作，切斷通路，實現短路保護
　　過流保護功能：當B-端與P-端電壓達（0.15±0.02V）時，保護電路會在5-26ms內迅速動作，切斷通路，實現過流保護

溫度性能
放電溫度范圍：-10℃—60℃
充電溫度范圍：0℃—40℃
貯藏溫度：3個月：-20℃—45℃
1個月：-20℃—60℃
