無線手持消費機鋰電池設計方案

一、無線手持消費機鋰電池設計要求：

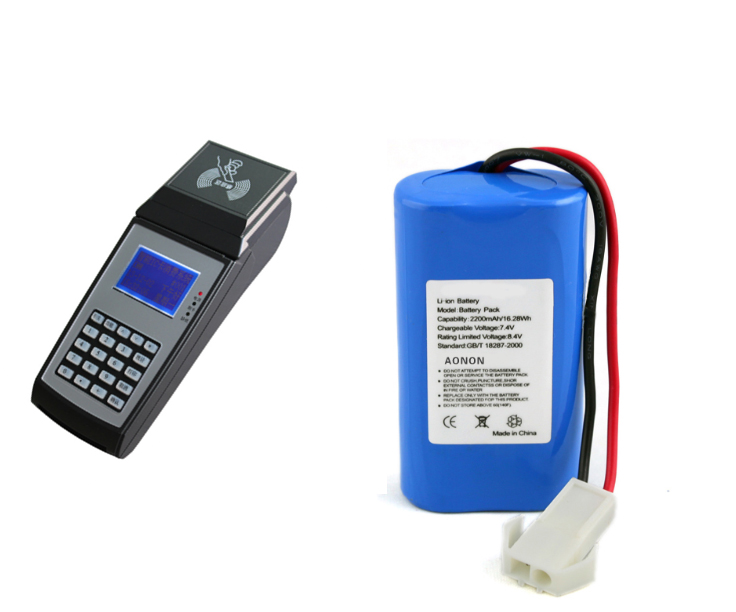

1、電芯型號與規格：18650/2S1P/2200mAh/7.4V
2、出廠電壓7.2-7.8V
3、產品內阻：≤250mΩ
二、無線手持消費機鋰電池設計方案
1、保護板：主要是對可充電智能電池組進行設計的保護線路，由于鋰電池本身的化學特性，需要提供智能電量計算、過充、過放、短路、過流及過溫等保護功能。以避免引起燃燒、爆炸等危險。
2、保護IC：設計方案的主要保護功能芯片，對電芯進行過充、過放、過流、短路等功能的在線時時監測。使電芯在安全穩定高效的范圍內工作。
3、過流保護片：主要針對二次保護功能設計。PTC可恢復保險絲具有過流保護，自動恢復雙重功能。電池產品里的PTC可以防止電池高溫放電和不安全的大電流的發生。
4、場效應管（MOSFET）：MOSFET管，在保護電路中起開關作用，永遠使負載兩端的電壓不會升高也不會降低，保證電壓穩定。
5、電量管理控制芯片（BQ26500）：功能完整的電量檢測計，具有一個測量電壓與溫度的模數轉換器(ADC) 和一個測量電流與充電感測的模數轉換器。電量檢測計具有一個微處理器，負責執行電量檢測計，能夠提供剩余電量狀態(Remaining State of Capacity)等信息，BQ26500產品還提供剩余可運行時間 (Run Time to Empty)。主機可隨時向電量檢測計查詢這些信息，將電池信息通知用戶。電量檢測計的使用非常方便。讓使用者隨時掌握電池電能。
6、電池組封裝:PVC。
