液晶廣告機備用電源（10Ah/11.1V）設計方案

前言：

隨著人類傳播信息渠道的多樣化，新型廣告機廣告?zhèn)鞑シ绞秸陲w速普及：車載廣告機、電梯廣告機、樓宇電視廣告機、液晶廣告機等深入到了我們生活的每一個角落，超市、銀行大廳、火車站站臺等處隨時都能看到廣告機的存在。

按供電方式的不同，廣告機可分為市電廣告機、非市電廣告機及雙模供電廣告機。市電廣告機主要以市電供電為主，其它兩種廣告機根據不同的應用要求和領域有針對性的配備廣告機備用電源以滿足其供電要求，我司設計的液晶廣告機備用電源采用鋰離子電池設計方案，要求鋰電池能提供超長時間的供電要求，可滿足不同場合的廣告機備用電源使用，備用電源的外型設計在完全符合產品整體設計的同時能做到對電池的隨時安裝及更換。

設計要求：

1.液晶廣告機備用電源設計要求：

由于廣告機自身工作電流較小，但要求的供電時間超長，一般會選擇高容量的電芯組合成高容量的成品電池以滿足其供電時間的要求，同時需具備高安全性。因此，液晶廣告機備用電源方案采用18650電芯組合以達到10Ah的荷電容量。

1）鋰電池組型號設計要求：18650-3S4P/10Ah/11.1V。

2）電路設計要求：

1、單節過充保護電壓：4.28±0.25V

2、單節過充恢復電壓：4.15±0.50V

3、單節過放保護電壓：3.00±0.08V

4、單節過放恢復電壓：3.10±0.10V

5、組合電池過流保護值（10ms）：4~8A

6、組合電池過溫保護值（可恢復）：70±5℃

7、成品電池應具備短路、反充保護功能。

3）循環壽命設計要求：300~500次（符合國標充放電標準）。

4）電池外型尺寸設計要求：參考電池外殼，可根據客戶要求定制。

二、液晶廣告機備用電源設計方案：

1）保護板（PCM）：主要是對可充電鋰電池組進行設計的保護線路，由于鋰電池本身的化學特性，需要提供智能電量計算、過充、過放、短路、過流等保護功能，以避免引起燃燒、爆炸等危險。

2）保護IC（Protection IC）：備用電源設計方案的主要保護功能芯片，對電芯進行在線功能的時時監測，使電芯在安全穩定高效的范圍內工作。

3）溫度開關：主要針對溫度保護功能設計。當電池本身的溫度因其它異常問題達到70±5℃范圍時，溫度開關啟動，進行溫度保護

4）18650鋰離子電芯：18650/2500mAh/3.7V Li-ion cell。

5）場效應管（MOSFET）：MOSFET管，在保護電路中起開關作用，永遠使負載兩端的電壓不會升高也不會降低，保證電壓穩定。

6）電池封裝：（外殼）

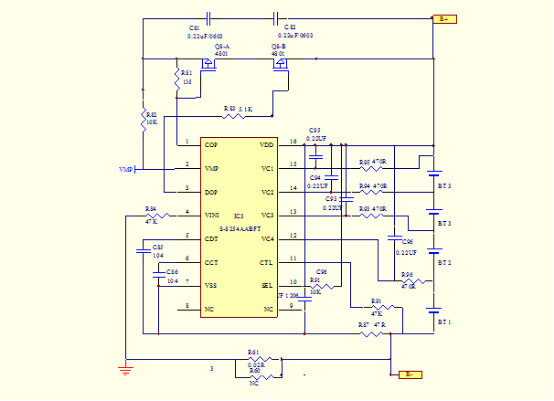

廣告機備用鋰電池設計方案原理圖：

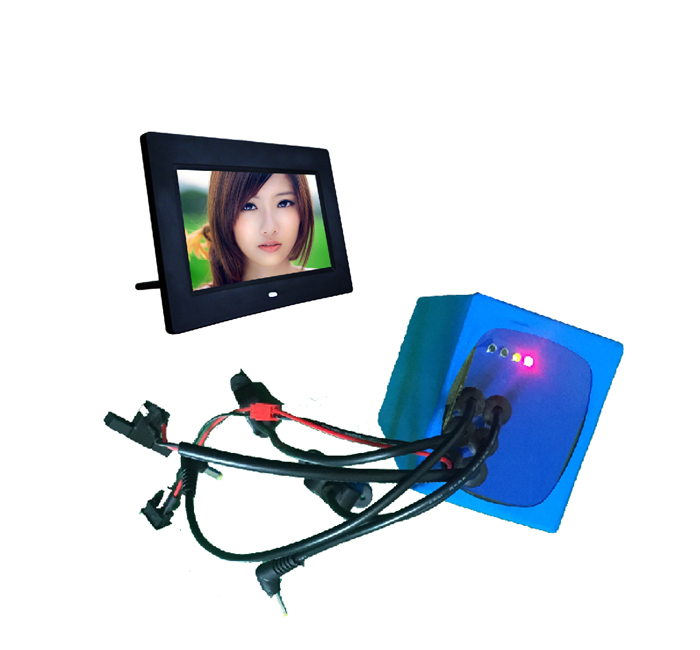

廣告機備用鋰電池產品實現圖
