醫用輸液泵備用電源設計方案
隨著人們生活水平的不斷提高，醫療服務及醫療產品正在不斷的改善，傳統固定式醫療設備不斷地被靈活性強、高精度、智能化的新型醫療產品所替代。新型智能輸液泵替代了傳統的輸液方式，可以根據不同病人的需求智能合理的選擇輸液速度及方式，并靈活移動，方便不同人群在不同地點不同環境中的應用和操作。我司醫用輸液泵備用鋰電池為輸液泵固定和移動使用提供了持續穩定的供電，且每時每刻處在安全、高效、持續、穩定的工作狀態中！
一、醫用輸液泵用鋰電池設計要求：
醫用輸液泵是一種新型的醫用輸液智能化醫療產品，由于其應用人群及環境的特殊性，對電池的要求也非常特殊，如：電池的輸入、輸出必須采用同一端口，以便相關人員的安全便利操作；電池必須有充放電電量批示，電量指示必須常亮，以便病人及相關人員時時觀測；電池安全及防火等級必須達到醫療產品的特殊要求等。

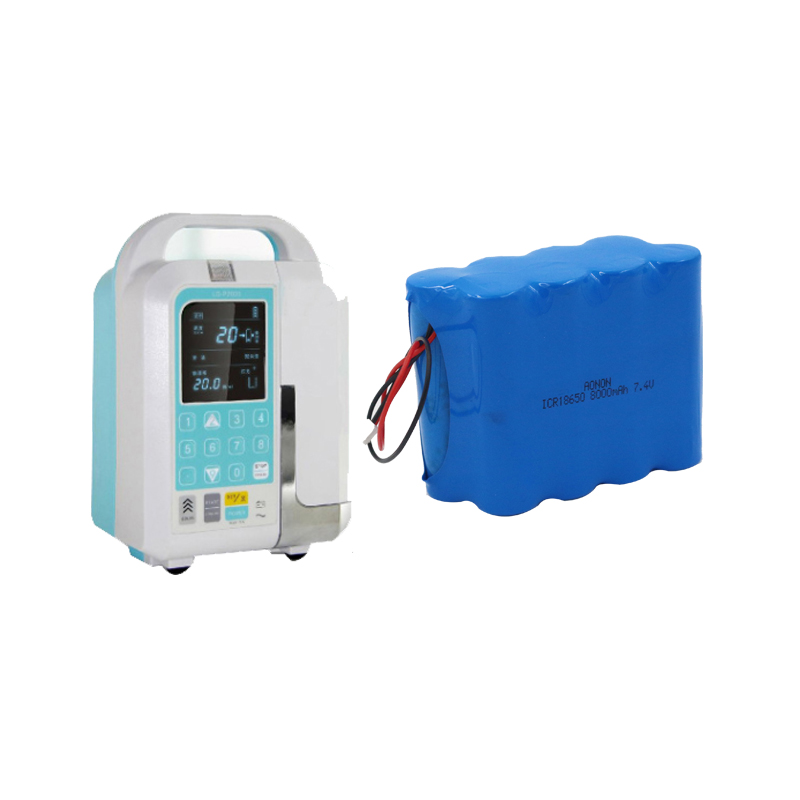

鋰電池組型號設計要求：18650-2S4P/8000Ah/7.4V。
輸入、輸出特性：輸出、輸出采用同一端口，按照醫療的特殊要求采用自動切換功能。
1、輸出特性：在不充電情況下，電池DC線輸出端口自動輸出5V/2A的特性。
2、輸入特性：在DC輸出線插上9V/2A的適配器，電池自動進行充電。
3、狀態特性：有9V/2A充電時無輸出狀態，當9V/2A取下時自動切換輸出5V/2.5A狀態。
項目 | 最小值(Min.) | 典型值(Type value) | 最大值(Max.) | 單位(Unit) |
輸入電壓(input voltage) | 8．5 | 9 | 9．5 | V |
輸入電流(input Current) | 1．8 | 2 | 2．2 | A |
輸出電壓(Output voltage) | 5．2 | 5．4 | 5．6 | V |
輸出電流(Output Current) | 0 | 2 | 2．2 | A |
4、充放電指示：通一個單色燈及一個雙色燈進行電池容量高/中/低三檔指示。
1）、6.4V ±0.1V 燈亮紅燈
2）、7.3V ±0.1V 燈亮藍色
3）、7.9V ±0.1V 燈亮藍色（二個綠燈全亮）
5、放電狀態：當紅燈滅時，還能支持放電大約10-20分鐘。
6、保護板基本特性
1）、單節過充保護電壓：4.28±0.25V
2）、單節過充恢復電壓：4.10±0.10V
3）、單節過放保護電壓：2.80±0.08V
4）、單節過放恢復電壓：3.00±0.10V
5）、組合電池過流保護值（10ms）：8~12A
6）、組合電池過溫保護值（可恢復）：70±5℃
7）、成品電池具備短路、反充保護。
7、電池循環壽命設計要求：300~500次（國標充放電標準）
二、醫用輸液泵用鋰電池設計方案：
1）智能升降壓模塊電路：主要是對適配器輸入9V/2A進行DC轉DC轉變成適合二串鋰電池CC/CV的充電模式及將二串鋰電池進行降壓成5V/2A的穩壓輸出狀態。同時啟用自動切換輸入、輸出狀態。
2）保護板（PCM）：主要是對可充電鋰電池組進行設計的保護線路，由于鋰電池本身的化學特性，需要提供智能電量計算、過充、過放、短路、過流等保護功能，以避免引起燃燒、爆炸等危險。
3）保護IC（Protection IC）：設計方案的主要保護功能芯片，對電芯進行過充、過放、過流、短路等功能的在線時時監測，使電芯在安全穩定高效的范圍內工作。
