野外水質監測儀電池設計方案

便攜式野外水質監測儀的發明成為了工作人員進行野外長期科研測試的重要工具，而為監測儀提供高效、便攜、輕便、充足的后備電源解決方案則是科研人員進行長期野外工作的重要保證。18650鋰電池組因其自身所具備特有優點，已經成為此類高科技測試儀器后備電源解決方案的首選。
一、野外水質監測儀電池設計要求：
野外水質監測儀是一種便攜式水質測試設備。設備對電池連續工作時間要求較高，為此我司采用進口電芯，該電池具有高能 量比、輕質量、小體積、高循環壽命、高安全、高電壓一致性等優點。

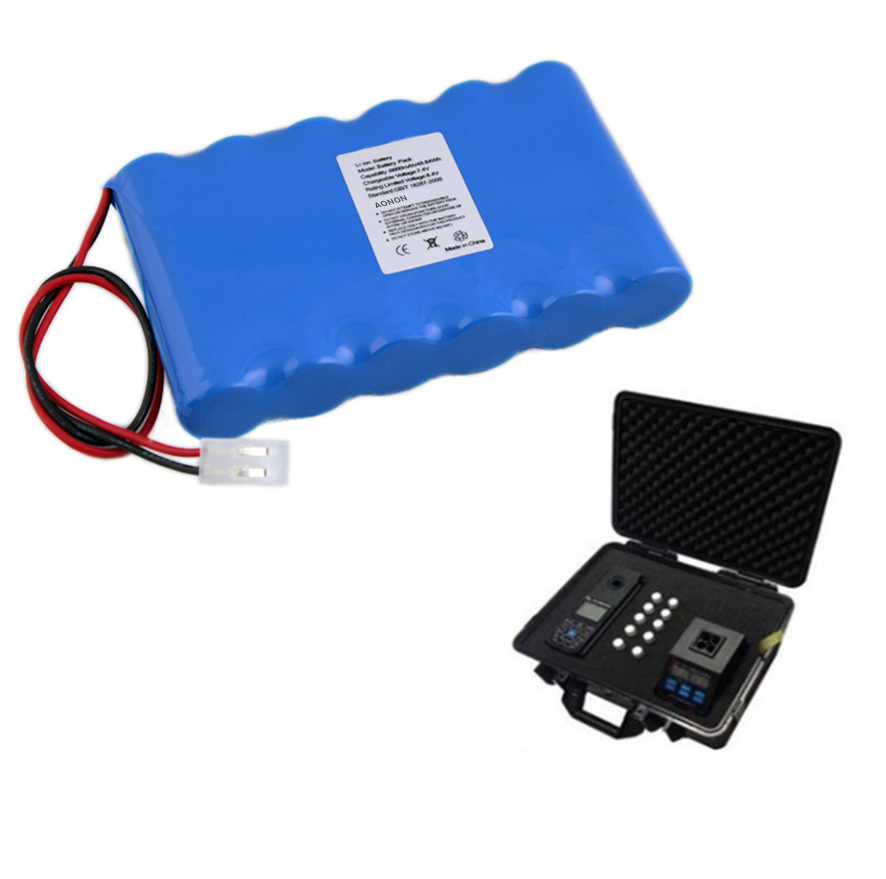

型號：18650（6P）
標稱容量：13200mAh
過充保護電壓：4.35±0.025V/單節
過充恢復電壓：4.15±0.050V/單節
過放保護電壓：2.40±0.08V/單節
過放恢復電壓：3.00±0.10V/單節
組合電池過流保護值（10ms）：30~35A
組合電池過溫保護值（可恢復）：70±5度
電池循環壽命設計要求：300~500次（國標充放電標準）
二、野外水質監測儀電池設計方案：
1）保護板（PCM）：主要是對可充電鋰電池組進行設計的保護線路，由于鋰電池本身的化學特性，需要提供智能電量計算、過充、過放、短路、過流等保護功能。以避免引起燃燒、爆炸等危險。
2）保護IC（Protection IC）：設計方案的主要保護功能芯片，對電芯進行過充、過放、過流、短路等功能的在線時時監測，使電芯在安全穩定高效的范圍內工作。
3）溫度開關：主要針對溫度保護功能設計。當電池本身的溫度因其它異常問題達到70±5℃范圍時，溫度開關動作，進行溫度保護
4）場效應管（MOSFET）：MOSFET管，在保護電路中起開關作用，永遠使負載兩端的電壓不會升高也不會降低，保證電壓穩定。
電池使用注意事項
鋰電池電量還剩15%就要充電，不要把電全部用完。用完后的電池下次的存電量會大打折扣的。這個是要非常注意的；如果長時間不用，建議一個月要充一次電在存放。這樣不影響電池的壽命。
備注：
1、充放電無記憶效應
2、用戶應該對可充電鋰電池，充電，放電和使用前裝配有足夠的知識。
