背伏式農用噴霧機備用電源方案

國內絕大多數背伏式噴霧機均采用人工驅動壓力器或用鉛酸電池帶動馬達以提供動力裝置驅動壓力器等兩種方式完成相關噴霧工作，人工操作的方式和鉛酸電池的低能量比密度所帶來的超大重量均給勞動者增加了勞動強度，大大消耗勞動者的體力，從而影響了勞動生產者的生產效率。背伏式農用噴霧機備用鋰電池由于其自身的高能量密度比、輕質量、小體積、無污染等特點，已經成為現代背伏式農用噴霧機備用電源解決方案的首選。
一、背伏式農用噴霧機備用鋰電池設計要求：
背伏式農用噴霧機需求70度的高溫?cái)嚯娮詣颖Ｗo(hù)功能。設備馬達啟動瞬間電流較大，峰值電流可達20-30A，正常工作電流3-5A，要求連續工作5-6小時，為此我司采用進口電芯，電池組過溫保護點設置為70度，設計輸出過電流保護值40-50A，持續最大工作電流7A，荷電容量15.6Ah，以充分滿足噴霧機的用電需求。具體設計要求參數如下：

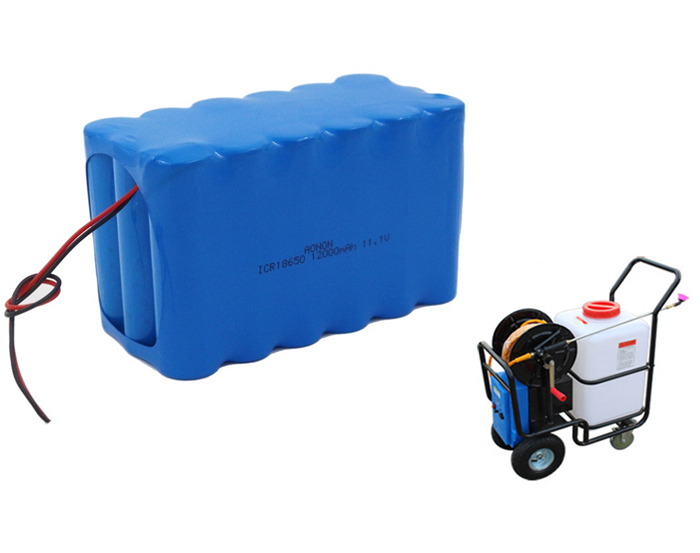

1、鋰電池組型號設計要求：18650-3S6P/15.6Ah/11.1V。
2、電路部分設計要求：
A、單節過充保護電壓：4.35±0.25V
B、單節過充恢復電壓：4.15±0.50V
C、單節過放保護電壓：2.40±0.08V
D、單節過放恢復電壓：3.00±0.10V
E、組合電池過流保護值（20ms）：40~50A
F、組合電池過溫保護值（可恢復）：70±5度
G、成品電池還具備短路、反充保護。
3、電池循環壽命設計要求：300~500次（國標充放電標準）
二、背伏式農用噴霧機備用鋰電池設計方案：
1、保護板（PCM）：主要是對可充電鋰電池組進行設計的保護線路，由于鋰電池本身的化學特性，需要提供智能電量計算、過充、過放、短路、過流等保護功能。以避免引起燃燒、爆炸等危險。
2、保護IC（Protection IC）：設計方案的主要保護功能芯片，對電芯進行過充、過放、過流、短路等功能的在線時時監測，使電芯在安全穩定高效的范圍內工作。
3、 溫度開關：主要針對溫度保護功能設計。當電池本身的溫度因其它異常問題達到70±5℃范圍時，溫度開關啟動，進行溫度保護
4、18650鋰離子電芯：18650/2600mAh/3.7V Li-ion cell。
5、場效應管（MOSFET）：MOSFET管，在保護電路中起開關作用，永遠使負載兩端的電壓不會升高也不會降低，保證電壓穩定。
