智能手表聚合物電池設計方案

引：（關鍵詞：智能手表聚合物電池）智能手表，是將手表內置智能化系統、搭載智能手機系統而連接于網絡而實現多功能，能同步手機中的電話、短信、郵件、照片、音樂等。智能手表通常采用高性能聚合物電池進行供電，以保證產品持續、高效、穩定運行。以滿足用戶長時間可靠安全使用要求。

一、智能手表電池設計要求

根據客戶的要求和規格，設計與主機配套的電池組，將聚合物電池及安全保護性能集成到解決方案中去。在整個方案的設計過程中，以實現同主機的最完美的整合為方向，以確保電池、電池組及整個系統的安全性為前提，以滿足相應的設計法規及認證法規為首選考慮。同時為了確保聚合物電池的安全性和可靠性，電池組內部都要采取多層保護，防止鋰電池因過充電，過放電或短路而被破壞。

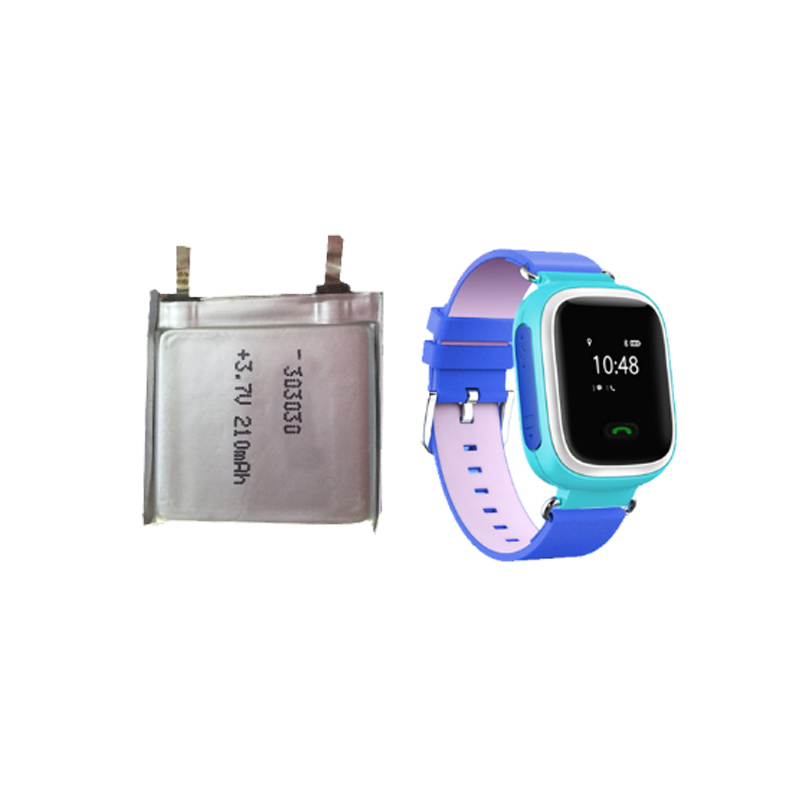

1）聚合物電池組型號：303030PL 3.7V 210mAh

2）電路部分設計要求：

1、單節過充保護電壓：4.30±0.25V

2、單節過充恢復電壓：4.15±0.50V

3、單節過放保護電壓：2.8±0.08V

4、單節過放恢復電壓：3.00±0.08V

5、組合電池過流保護值（10ms）：2~4A

6、成品電池還具備短路、反充保護。

7、電池循環壽命設計要求：300~500次（國標充放電標準）

8、電池外型尺寸設計要求：參照主機外殼

二、智能手表電池設計方案

1）保護板（PCM）：主要是對聚合物電池進行設計的保護線路，由于鋰電池本身的化學特性，需要提供過充、過放、短路、過流等保護功能，以避免引起燃燒、爆炸等危險。

2）保護IC（Protection IC）：設計方案的主要保護功能芯片，對電芯進行過充、過放、過流、短路等功能的在線時時監測，使電芯在安全穩定高效的范圍內工作。同時計量電池組的容量，溫度，剩余時間報警等參數。

3）聚合物鋰離子電芯：403040PL 3.7V 450mAh Li- Polymer cell 。

4）場效應管（MOSFET）：MOSFET管，在保護電路中起開關作用，永遠使負載兩端的電壓不會升高也不會降低，保證電壓穩定。

5）電池封裝:與主機配套密封固定
