便攜式應急電源設計方案

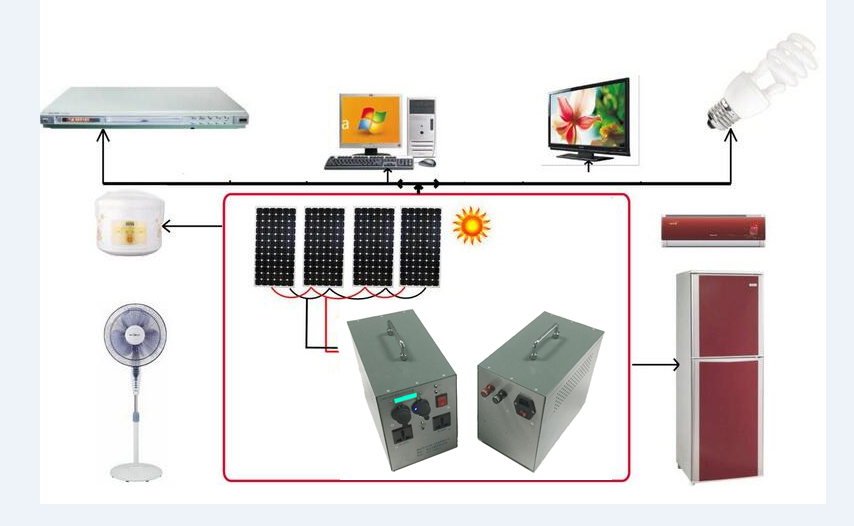

前言:工業便攜應急電源主要應用于戶外應急通訊設備供電，也可應用于移動無線電波探尋系統供電和野外其他設備應急供電。該系統可輸出AC/220V交流電，整套系統包含鋰電池、BMS（電池管理系統）、電池狀況顯示屏、逆變系統、充電器，外箱采用軍品級機箱，抗震防跌。
鋰電池設計方案采用高品質磷酸鐵鋰電芯、工業級逆變模塊和BMS管理系統，BMS管理系統采用進口芯片設計，電池具備完善的多重保護設計，精確的單串電池電壓檢測，高效的主動均衡管理方案，多串鋰電池智能化管理等優勢，有效延長電池壽命，具有高可靠性，高智能化特性。
設計要求
一、設計要求：
根據產品規格和客戶要求，設計與主機相匹配的智能鋰電池，將高規格安全性能、高效率自動均衡管理、智能化電池組管理、突出的循環壽命等功能集成到解決方案中去。
二、工業便攜應急電源設計方案：
1）保護板（PCM）：針對磷酸鐵鋰電池組進行設計的保護線路，針對磷酸鐵鋰鋰電池本身的化學特性，設計除具備常規的過充、過放、過流、短路及過溫等保護外；還提供電池的電量檢測和整組電池的動態均衡。
2）保護電路：采用進口IC和MOS管，對電芯進行過充、過放、過流、短路等功能的在線實時監測，智能管理方案可以使電池容量及循環壽命最大化。
3）過流保險絲：主要針對BMS保護失效設計。由于方案采用大容量、高功率電芯，雖然PMC具備過流和短路保護，但如果出現異常也會導致保護功能失效，在輸出短路的情況下將產生非常大的電流，導致危險發生。因此方案內加入過流保險絲，當發生異常短路情況時，保險絲斷開回路，且不可恢復，達到異常保護的目的。
4）電芯：采用26650/3.2V/3000mAh磷酸鐵鋰鋰電芯，單體電芯具備高一致性、高安全性和循環壽命達2000次的特點，整組電池參數12.8V/60Ah。
5）電流設計：整組電池正常工作電流為20A，最大工作電流可達30A，瞬間啟動電流可達60A。
6）高效率主動均衡，低功耗60mA均衡電流，等同于1.5A均衡效果。
7）電池設計專用顯示屏，可實時監測電池使用狀況。
8）電池組采用塑膠支架隔離固定，更加利于電池的散熱和安全使用。
